HS-IOT103-1 NB-iot無線水位傳感監測系統
- 產品介紹
- 規格參數
- 選型指南
產品特點
1、超低功耗設計，休眠模式下為50UA（3.6VDC電池供電）
2、NB-iot窄帶物聯網，物聯云采集監控平臺。
3、在線監測：PC端和移動端數據應用，實時/歷史/告警數據查詢
4、遠程配置：采集頻次/發送頻次/告警上下限等參量遠程配置，上傳間隔時間設定比較長時，可利用設定采集間隔的時間來監控?cái)?shù)據，MCU當監控到數據超過設定的上下限閥值時，即使沒達到上傳時間，設備也會主動上傳報警數據。
5、數據通訊協議MODBUS TCP。
6、雙電源供電，電池供電采用3.6VDC鋰亞電池供電，電池壽命根據采集數據的頻率周期而定，一般可使用2-3年左右，外部電源5-30VDC。
9、加強的EMC抗干擾設計，硬件看門狗，適合各種電磁環境惡劣的工業環境。
10、24hX365天在線監控，數據服務器記錄數據長達數年。
11、開放式云平臺API接口/MODBUS-TCP接口，與用戶工業組態系統、定制軟件、專用平臺無縫對接。
13、NB-iot窄帶物聯網產品安裝位置必須有NB-iot基站信號，專用的物聯網卡，費用低流量少，包年使用。
14、支持?jǐn)?shù)據存儲記錄
15、測點防盜報警短信提示
產品應用

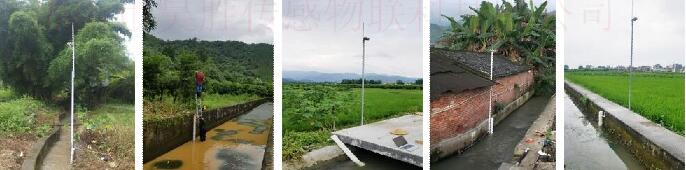

水利生態監測、城市內澇、河流、水庫、水池水位的遠程監測與控制。
環境污染、排污口，農業灌溉、深井，水渠水位水溫等遠程監測與控制。

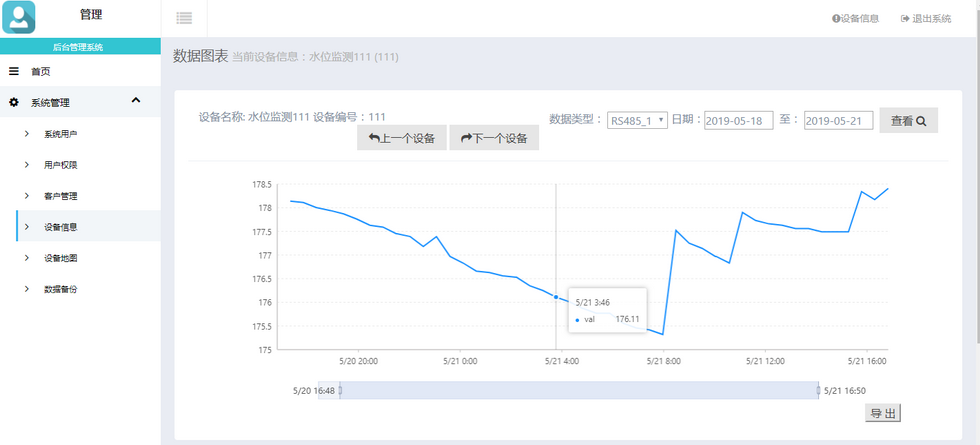

曲線查詢

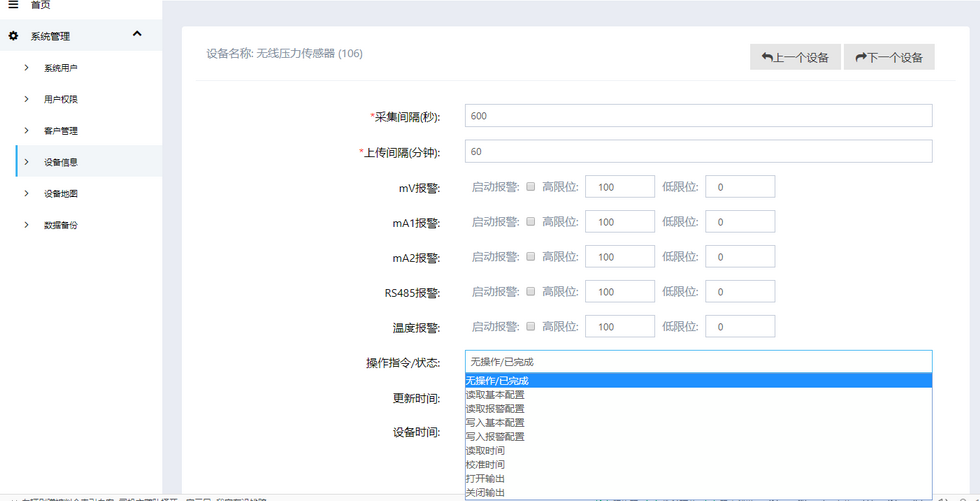

各參數修改指令下發

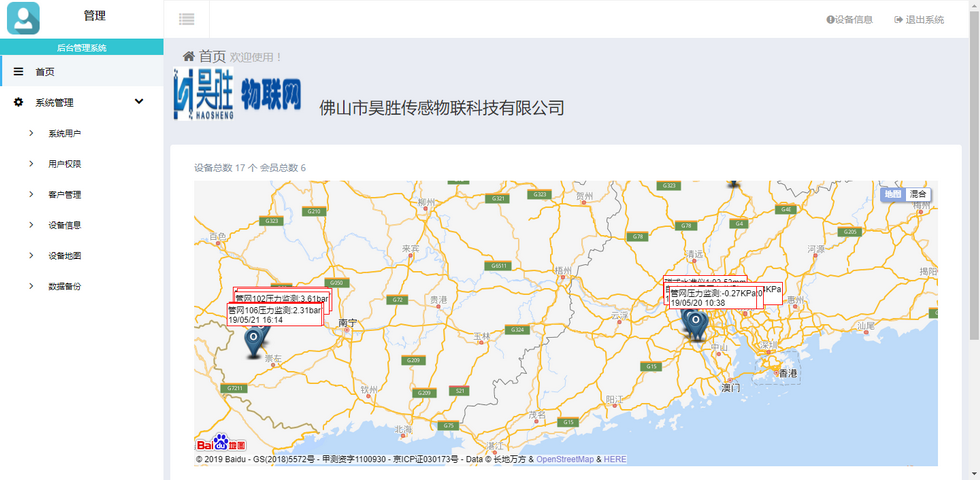

設備地圖位置顯示

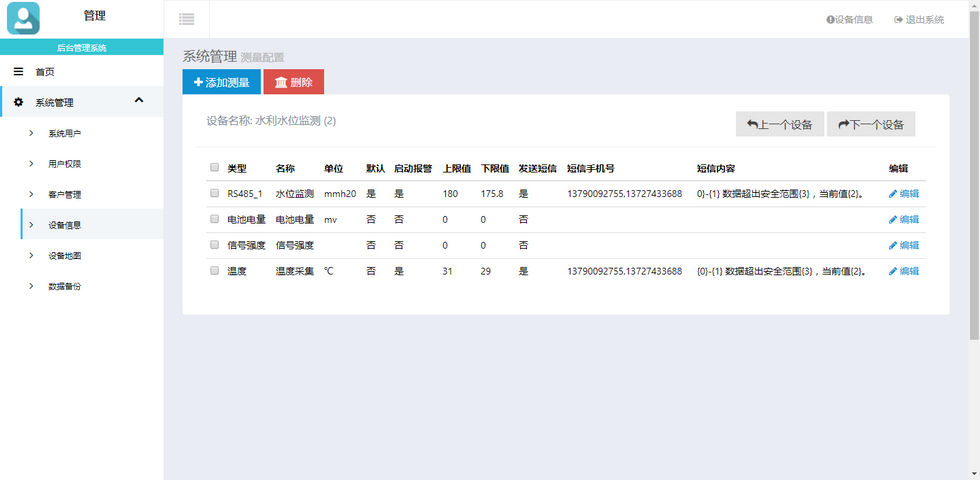

數據存儲查詢及導出
數據采集終端主要技術參數：
|
輸入信號 |
MV電壓,RS485（MODBUS-RTU）可接5個設備 |
|
輸出電壓 |
默認3.6VDC，可定制12VDC |
|
精 度 |
±0.2%FS |
|
顯 示 |
默認無顯示，可定制 |
|
網絡制式 |
NB-IoT/TCP（B1/B3/B8/B5/B20/B28）全網通 |
|
天 線 |
外置式 |
|
采樣間隔 |
可隨意設定，以秒為單位，如需實時采集時設為0 |
|
上傳間隔 |
可隨意設定，以分鐘為單位，最快1分鐘，如需實時在線設為0 |
|
喚醒模式 |
定時、告警喚醒 |
|
配置模式 |
本地配置/遠程配置 |
|
上傳信息 |
通道數據，電池信息，網絡狀態，信號強度，報警信息等 |
|
供 電 |
3.6VDC（內部電池，1小時一次數據可連續工作2-3年）可外部供電10-30VDC |
|
功 耗 |
待機電流≤50uA，發送平均電流≤100mA |
|
工作溫度 |
-20℃～70℃ |
|
存儲溫度 |
-40℃～85℃ |
|
振 動 |
≤3g/10Hz...150Hz（IEC 60068-2-6-2007） |
|
防護等級 |
IP67 |
|
外殼材質 |
塑料外殼 |
|
安裝方式 |
垂直、水平安裝 |
數字水位探頭主要技術參數：
|
量 程: 0～0.5~1~100mH2O (液位高/深度) 量程探用戶實際現場需求定制 |
|
綜合精度: 0.1%FS~0.2%FS |
|
輸出信號:數字量輸出：RS485(modbus 協議),MV電壓 |
|
供電電壓: 3.6VDC/12VDC 可選 |
|
介質溫度: 0～85℃ |
|
環境溫度: 常溫(-20～85℃) |
|
零點溫漂移： ≤±0.05%FS℃ |
|
量程溫度漂移： ≤±0.05%FS℃ |
|
補償溫度： 0~70℃ |
|
安全過載： 150%FS |
|
極限過載： 200%FS |
|
響應時間： 5 mS(上升到90%FS) |
|
絕緣電阻: 大于2000MΩ (100VDC |
|
密封等級: IP68 |
|
響應頻率:0.5～150KHz |
|
防腐:兼容316不銹鋼材料的各種酸、堿、鹽介質 |
|
電氣接口(信號接口): 緊線防水螺母與五芯通氣電纜連接，防水四芯航空接插件 |
|
機械連接(螺紋接口): 投入式 |
