什么是IGBT?它的工作原理是什么?它的優勢有哪些?
簡單來說就是:半導體家族有個美女MOS管,有個帥哥三極管,他們結婚了,生了個兒子叫IGBT,

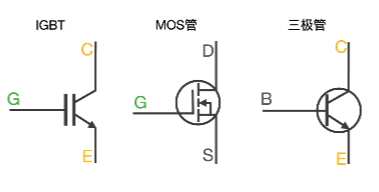

I=Insulate G=Gate B=Bipolar T=Transistor—---IGBT,絕緣柵雙極型晶體管.大到高鐵,電動汽車,小到空調,電磁爐都有它的身影,這些產品都有一個共同的特點,高電壓,這是他的電路符號G是隨媽媽MOS管的柵極,C E 隨爸爸,集電極和發射極,IGBT結合了爸爸和媽媽的優勢,
結合了MOS管低驅動電流,三極管低導通電阻的優勢,MOS管是電場驅動器件,當它導通時,它的G S極就會相當于斷路。
電流極小,所以MOS管的驅動電流低,三極管飽和導通時,它的CE極電阻很小,因此三極管的導通電阻低.

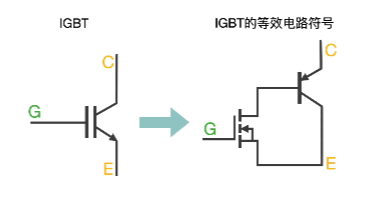

IGBT的等效電路符號是集兩者于一身,
當我們給G極低電頻,IGBT就會截止,相當于開關斷開,當我們給G極高電頻,MOS先導通,然后三極管的CE極形成了電流,IGBT就導通了,這就是IGBT的原理,它最主要的作用是能把高壓直流電,轉化為交流電,還有變頻。這樣把一個三極管和一個MOS管組合在一起使用,就可以在承受很高的電壓時,又能承受很高的電流了。在電路中是選擇MOS管?三極管?還是IGBT?來作為開關作用。主要的看它的電流,耐壓,開關頻率,我們需要根據不同的應用場景去選擇不同的元器件。

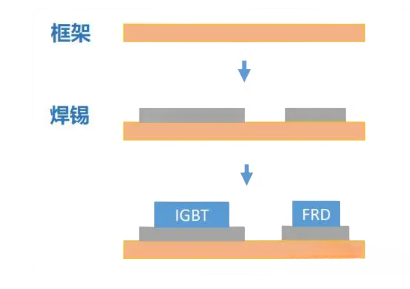

凌訊微的IGBT單管采用雙芯片工藝
,
IGBT+FRD
具有高耐壓,
IGBT能夠承受較高的電壓,耐壓值可達到6500伏。
快速開關速度,
IGBT的開關速度較快,
一秒鐘能夠變化上萬次。
低導通壓降,
IGBT的導通壓降低,
這意味著在導通狀態下,
它能夠以較低的能量損失來傳輸電流。
高集成度,
IGBT的集成度高,
使得在較小的空間中實現更高的功率成為可能。
良好的熱導性,
IGBT具有較好的熱導性能,
能夠在高溫環境下工作。
節能
IGBT在工作時產生的熱量較少,
能夠更高效地轉化電能,
減少能源的浪費。
高輸入阻抗,
IGBT對控制信號的響應靈敏,
能夠輕松地控制電流和功率輸出
