超結MOS是英文Super Junction 的直譯也叫Cool MOS是在普通MOS基礎上使用新型超結結構設計的MOS管。

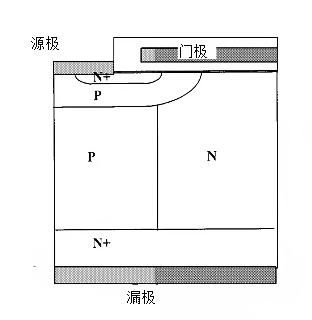

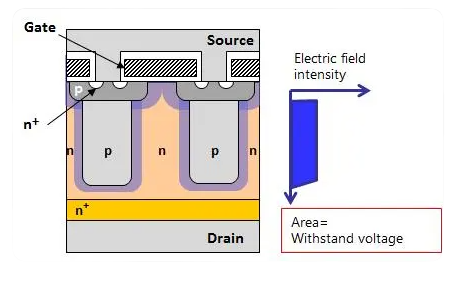

     超結MOS是在提高NEPI的摻雜濃度的同時，利用在NEPI中加入P柱，形成更大的PN結，在器件返偏時，形成很厚的PN耗盡層，以達到高的隔離電壓。

    超結MOS管主要在500V、600V、650V及以上高電壓場合使用。

  超結MOSFET有哪些優點呢？

    1、超結MOSFET與傳統的VDMOS相比，具有導通電阻低、開關速度快、芯片體積小、發熱低的特點。
一般來說，相同電流、電壓規格的超結MOSFET導通電阻僅為傳統VDMOS的一半左右，器件開通和關斷速度較傳統VDMOS下降30%以上。這些特點可以使超結MOSFET在替代傳統VDMOS時具有更好的溫升和效率表現，一般來說，使用超結MOSFET后，電源效率可以上升1～2百分點。同時超結MOSFET也完全可以與驅動IC一起進行集成封裝，大幅度降低產品體積。
     2、 超級結具有更小的結電容。對超級結器件而言，電阻的減小會帶來明顯的好處，例如在相同RDS(on)下的更低導通損耗或更小管芯。

    另外，芯片面積的減小會導致更低的結電容以及柵極和輸出電荷，這可減小動態損耗。在低壓溝槽式或平面式MOS管中，通常需要考慮以更高結電容為讓步條件來降低RDS(on)。在超級結技術情況下，讓步程度是最小的。電荷平衡機制可同時減小RDS(on)和器件結電容，使之成為一種雙贏解決方案。

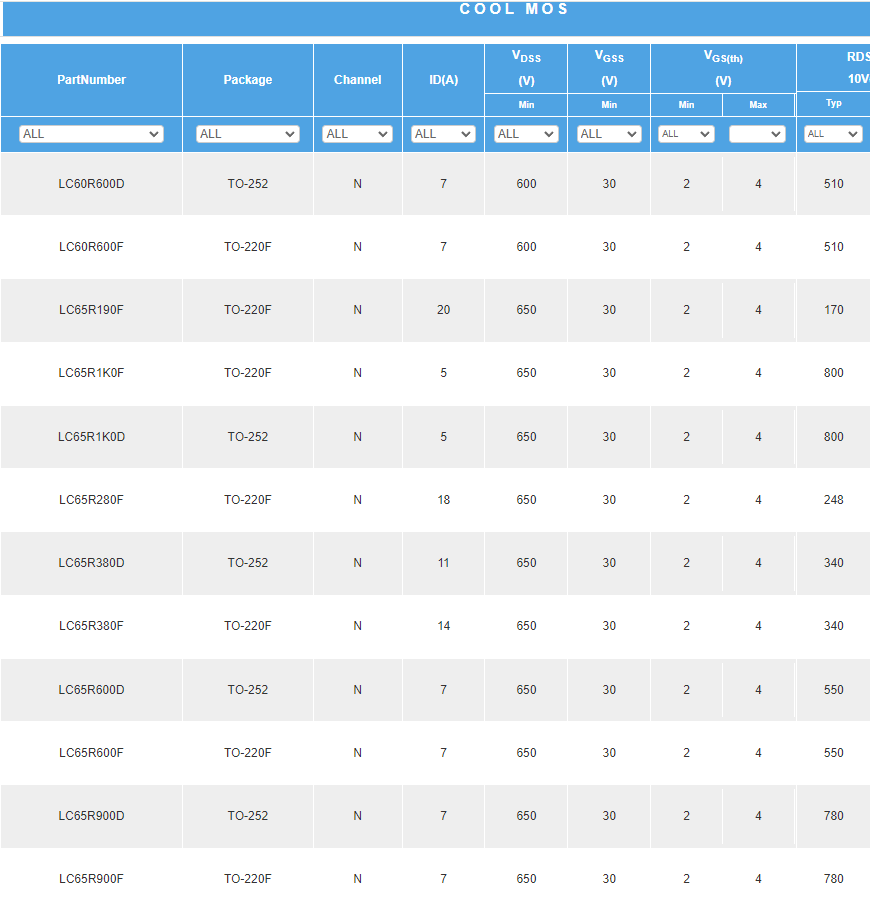

    凌訊微提供多種Cool MOS型號供選擇，具有內阻低、抗沖擊能力強、結電容低、品質穩定等特點。
